Fabricante confiável de módulos de câmera para projetos industriais globais

BoshiMódulo de câmeraé um componente de captura de imagem projetado para câmeras de motocicleta, câmeras de carro, sistemas de gravação panorâmica e outros componentes eletrônicos de veículos que exigem entrada de vídeo estável. O conjunto integra uma lente, sensor de imagem CMOS, componentes de processamento de imagem e conexão FPC para fornecer a base óptica para equipamentos de gravação de veículos.

Diferentes sistemas de gravação de veículos exigem diferentes ângulos de visão, resoluções de imagem, desempenho do sensor e interfaces de conexão. Boshi oferece múltiplas configurações, incluindo módulos de lente única 1080P, módulos de lente dupla 2K, módulos olho de peixe panorâmicos de 360° e soluções de visão noturna infravermelha. O ângulo da lente, a seleção do sensor, o tipo de interface, o comprimento do FPC e outros parâmetros podem ser configurados de acordo com o sistema host do cliente.

Para fabricantes de câmeras de painel e integradores de eletrônicos veiculares, o componente de imagem não é simplesmente um acessório de câmera. A consistência do sensor, a correspondência da lente, a estabilidade da saída da imagem, a resistência ambiental e a compatibilidade com o chip de controle principal afetam diretamente o desempenho de gravação final do produto completo.

Requisitos de captura de imagem para eletrônicos veiculares

O conjunto de imagem é responsável por converter a cena da estrada circundante em um sinal de imagem eletrônico que pode ser processado e armazenado pelo host de gravação. Sua configuração óptica e eletrônica precisa, portanto, corresponder ao ambiente de aplicação e à plataforma de processamento de imagem selecionada.

A Boshi fornece soluções que atendem a diferentes requisitos de gravação de veículos, desde gravação básica em estradas até imagens panorâmicas multicâmera e aplicações com pouca luz.

1. Configuração 1080P de lente única

A configuração 1080P é adequada para câmeras de painel de motocicletas básicas, gravadores de veículos compactos e aplicações onde a gravação Full HD padrão é suficiente.

2. Configuração 2K de lente dupla

A configuração de lente dupla pode fornecer aquisição de imagem sincronizada para câmeras frontal e traseira. É adequado para sistemas de gravação de motocicletas e carros que necessitam de cobertura em duas direções de visualização.

3. Configuração panorâmica de olho de peixe de 360°

A configuração olho de peixe usa uma lente grande angular para capturar um campo de visão maior. Várias unidades podem ser integradas em sistemas de gravação panorâmica para aquisição de imagens circundantes e junção de imagens.

4. Configuração de visão noturna infravermelha

A configuração infravermelha foi projetada para aplicações que exigem captura de imagem aprimorada em condições de pouca luz. A opção de lente de grande abertura F1.8 pode suportar maior eficiência de coleta de luz para aplicações de gravação noturna.

Configuração de sensores e lentes

Diferentes sensores CMOS e estruturas ópticas afetam a sensibilidade da imagem, a resolução, a faixa dinâmica e o desempenho geral de gravação. Boshi oferece várias opções de sensores e lentes para que os clientes possam selecionar uma configuração de acordo com os requisitos de hardware e software da câmera do painel.

1. Opções do sensor CMOS

As opções de sensores disponíveis incluem GC0307, ​​IMX307 e IMX415. O sensor apropriado pode ser selecionado de acordo com a resolução necessária, qualidade de imagem, ambiente de iluminação e configuração do produto alvo.

2. Opções de lente grande angular

A unidade de imagem pode ser configurada com lentes grande angular e olho de peixe de 120°, 140° ou 180°. Ângulos de visão mais amplos são adequados para aplicações que exigem cobertura mais ampla de estradas ou áreas circundantes, enquanto a seleção final da lente deve ser combinada com o algoritmo de processamento de imagem e a posição de instalação.

3. Configuração de grande abertura

Uma opção de lente de grande abertura F1.8 está disponível para aplicações onde é necessária uma melhor captação de luz, especialmente para sistemas de gravação de motocicletas e veículos que operam em ambientes com pouca luz.

Especificações Técnicas

Compatibilidade de interface com hardware Dashcam

Um componente de imagem do veículo deve comunicar de forma fiável com o sistema de controlo principal do equipamento de registo. A compatibilidade da interface é, portanto, uma consideração de compra importante para clientes OEM e ODM.

Boshi oferece opções de saída LVDS, USB e MIPI para suportar diferentes arquiteturas de hardware. A interface pode ser selecionada de acordo com o chip de controle principal, design de circuito, requisitos de comunicação e plataforma de software da câmera do cliente.

1. Saída LVDS

A configuração LVDS pode ser selecionada para sistemas eletrônicos de veículos que usam arquitetura de transmissão de imagem baseada em LVDS.

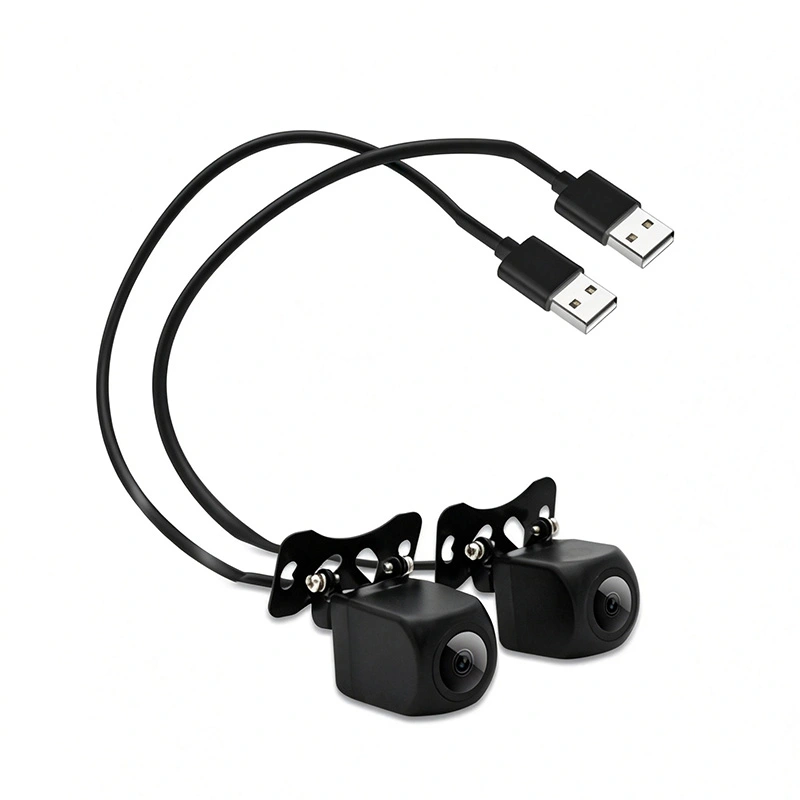

2. Saída USB

As opções de interface USB são adequadas para sistemas de gravação compatíveis e plataformas de desenvolvimento que exigem entrada de imagem USB.

3. Saída MIPI

A configuração MIPI está disponível para sistemas embarcados compatíveis e plataformas de controle principais que usam interfaces de câmera MIPI.

Requisitos ambientais para aplicações em motocicletas

O equipamento de gravação de motocicletas está exposto à chuva, vibração da estrada, mudanças de temperatura e condições operacionais externas. O componente de captura de imagem precisa, portanto, ser selecionado de acordo com a posição de instalação e os requisitos ambientais do gravador completo.

Para aplicações externas em motocicletas, a Boshi pode fornecer configurações seladas com proteção IP65 ou IP67 de acordo com o projeto selecionado. O nível de proteção apropriado deve ser confirmado com base no gabinete, conector, cabo e estrutura de instalação reais do produto completo.

Combinando com diferentes sistemas de gravação

O módulo de câmera Boshi foi projetado como um componente configurável para diferentes produtos de imagem de veículos, em vez de uma única solução de câmera fixa. Isto permite aos fabricantes selecionar o componente da imagem de acordo com a estrutura e funções do seu equipamento final.

1. Câmeras de painel para motocicleta

Os módulos podem ser usados ​​com câmeras de painel de motocicleta de lente única e lente dupla. Configurações de grande angular podem fornecer cobertura rodoviária mais ampla, enquanto designs selados podem ser selecionados para instalação externa.

2. Gravadores panorâmicos de motocicleta

Várias unidades olho de peixe podem ser combinadas com sistemas de processamento de imagens panorâmicas para coletar vistas ao redor para gravação em 360° e aplicações de junção de imagens.

3. Câmeras de painel de carro

Os módulos podem ser configurados para posições de câmera frontal, traseira ou adicionais em sistemas de gravação de automóveis de passageiros e veículos comerciais.

4. Sistemas de fusão de radar e visão

As unidades de câmera podem servir como componente de entrada visual em sistemas que combinam informações da câmera com radar de ondas milimétricas. Isso permite que os fabricantes desenvolvam equipamentos integrados de detecção e gravação de veículos com base em seus próprios algoritmos.

Consistência de imagem para produção em lote

Para compradores OEM, manter um desempenho de imagem consistente entre lotes de produção é uma consideração importante. Variações nas características do sensor, montagem da lente, foco e alinhamento óptico podem criar diferenças entre unidades individuais.

Boshi usa testes de consistência de pixel durante a produção para identificar anormalidades de imagem e manter uma saída de módulo mais consistente em lotes. Testes de amostra também podem ser organizados antes da produção em massa para que os clientes possam avaliar a qualidade da imagem e a compatibilidade do hardware com seu próprio sistema de controle principal.

Personalização para desenvolvimento OEM

Os fabricantes de componentes eletrônicos para veículos geralmente têm diferentes dimensões de gabinete, posições de instalação, requisitos de roteamento de cabos e algoritmos de imagem. Portanto, a Boshi oferece opções de hardware configuráveis ​​em vez de limitar os clientes a uma estrutura de módulo padrão.

1. Personalização de lentes

O ângulo da lente e a configuração óptica podem ser selecionados de acordo com o campo de visão necessário, posição de instalação e aplicação de gravação final. O desenvolvimento de moldes de lentes personalizados também pode ser discutido para projetos específicos.

2. Comprimento FPC

O comprimento do FPC pode ser personalizado para corresponder à estrutura interna e à distância de instalação do equipamento de gravação do cliente, ajudando a reduzir o roteamento desnecessário de cabos e as restrições de instalação.

3. Suporte para ajuste de imagem

Boshi pode fornecer fichas técnicas e arquivos de parâmetros de ajuste de imagem para desenvolvimento do cliente. Esses recursos podem auxiliar os engenheiros na calibração da imagem e no desenvolvimento secundário do sistema de gravação completo.

Aplicativos

As soluções de imagem Boshi podem ser integradas em produtos de gravação e detecção de veículos usados ​​em diferentes aplicações de transporte.

1. Equipamento de gravação de motocicleta

Adequado para sistemas de gravação frontal, traseira, câmera dupla e panorâmica de motocicleta.

2. Dashcams de veículos de passageiros

Adequado para aplicações de visão frontal, traseira e gravação de veículos com múltiplas câmeras, onde é necessária uma aquisição de imagem estável.

3. Sistemas de Veículos Comerciais

Pode ser integrado em equipamentos de gravação de veículos comerciais que exijam canais de câmera adicionais para monitoramento de direção e gerenciamento operacional.

4. Eletrônica Inteligente para Veículos

O módulo pode fornecer entrada visual para sistemas que combinam câmeras com GPS, radar de ondas milimétricas, algoritmos ADAS e outros componentes eletrônicos de veículos.

Suporte de fábrica

Boshi fornece testes de amostra e suporte técnico para clientes que desenvolvem equipamentos de gravação para motocicletas e carros. Antes da produção em massa, os clientes podem avaliar o sensor selecionado, o ângulo da lente, a interface, a configuração do FPC e a saída de imagem com seu próprio sistema host.

Para projetos em massa, Boshi oferece suporte a moldes de lentes personalizados, comprimentos FPC, fichas técnicas e arquivos de parâmetros de ajuste de imagem. Isso permite que o componente seja desenvolvido em torno da arquitetura completa da câmera do cliente, em vez de ser tratado como uma peça isolada.

Perguntas frequentes

1. Quais sensores CMOS estão disponíveis?

Boshi oferece opções de sensores GC0307, ​​IMX307 e IMX415. O sensor final deverá ser selecionado de acordo com a resolução necessária, qualidade de imagem, condições de iluminação e compatibilidade com a plataforma de controle principal do cliente.

2. Quais ângulos de lente podem ser personalizados?

As opções comuns incluem 120°, 140° e 180°. O ângulo apropriado depende do campo de visão necessário e da posição de instalação da unidade de imagem. Soluções de lentes personalizadas podem ser discutidas para projetos OEM.

3. O Módulo de Câmera pode ser usado ao ar livre em motocicletas?

Sim. Configurações seladas IP65 e IP67 estão disponíveis para aplicações adequadas em motocicletas. O desempenho real à prova d'água de todo o sistema de câmera também depende do gabinete, do conector, do cabo e do projeto de instalação.

4. Quais interfaces são suportadas?

As interfaces disponíveis incluem LVDS, USB e MIPI. Os clientes devem fornecer as informações do chip de controle principal ou do sistema host para que a configuração da interface apropriada possa ser confirmada.

5. O comprimento do cabo FPC pode ser personalizado?

Sim. Boshi suporta comprimento FPC personalizado de acordo com o layout interno e requisitos de instalação da câmera do painel do cliente ou do sistema eletrônico do veículo.

6. A Boshi pode fornecer amostras antes dos pedidos em grandes quantidades?

Sim. Testes de amostra estão disponíveis para clientes que precisam verificar a qualidade da imagem, a compatibilidade da interface, o ângulo da lente e a integração com seu próprio hardware de gravação antes da produção em massa.

7. O módulo da câmera pode suportar gravação panorâmica de 360°?

Sim. Configurações olho de peixe com amplos ângulos de visão podem ser usadas como componentes de aquisição de imagens em sistemas panorâmicos multicâmeras. Vários canais de câmera podem ser combinados com o algoritmo de junção de imagens do cliente para criar um sistema de visão circundante.

8. Boshi pode fornecer parâmetros de ajuste de imagem para desenvolvimento?

Sim. A Boshi pode fornecer fichas técnicas e arquivos de parâmetros de ajuste de imagem para dar suporte a testes de clientes, calibração de imagens e desenvolvimento secundário.

9. Qual é o prazo de entrega dos pedidos?

O cronograma de produção depende do sensor selecionado, lente, interface, requisitos de personalização e quantidade do pedido. Pedidos de amostra e projetos customizados devem ser confirmados com a Boshi de acordo com a configuração necessária.
